凝汽器膠球清洗裝置
全國銷售電話：13861430261—查閱宏慶電力節能環保產品﹥﹥技術參數﹥﹥竣工圖片---改造現場圖片---改造業績 我公司具有一流的現代化管理技術，我公司與上海電力設計院、中國電力工程顧問集團（西北電力設計院）、江蘇電力設計院、西南電力設計院、北方電力設計院等國內多家大的設計院建立長期友好合作伙伴關系，共同開拓更加廣闊的市場發展空間。公司主要生產的設備：鍋爐除氧器、疏水器、濾水器、二次濾網、濾油機、射水抽氣器、凝汽器膠球清洗、減溫減壓器、加藥裝置、冷油器、余汽回收節能裝置等眾多電力節能產品。公司始終奉行“質量立本，精益求精，用戶至上，利益共享”的經營宗旨，竭誠服務于廣大客戶，并衷心感謝業內人士及供應商家的友好合作與支持，我們積極參與推廣以及行業交流活動，公司在長期的發展過程中以過硬的產品質量、良好的產品性能、領先的技術優勢和國內許多大型的電廠都建立了長期良好的合作伙伴關系，“精確、可靠、專業”是我們生產精神和服務信念。公司嚴格按照ISO9001-2000質量體系標準執行，并已通過認證。凝汽器膠球清洗裝置由(二次濾網)、收球網、裝球室、膠球輸送泵和電氣控制柜等部件組成。對大機組采用雙流程的系統即凝汽器每一側使用收球網、二次濾網、球閥，裝球室、膠球輸送泵各一臺；對于小機組通常采用單流程系統。 使用膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器，提高凝汽器的傳熱效果，防止汽輪機熱效率因背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用壽命，是節能和改善勞動條件的理想設備。
一、膠球清洗裝置收球網：收球網是凝汽器進行膠球清洗過程中的關鍵組成設備之一。要維持海綿膠球對冷凝管的連續清洗，就要將膠球源源不斷地送入清洗系統中。再將清洗過冷卻管的膠球及時回收，再次用于清洗管子。膠球清洗是有效的方法防止凝汽器管側換熱面積聚污垢和在已結垢的情況下是理想的清洗方法,收球網就是用來把分散在冷卻水中的膠球全部收集起來的，以便重復使用的設備。 收球網工作原理 新型收球網是在相應的管道中設置了一個Ａ型柵格網，上部為進水端，網板將整個管道截面全部遮擋，收球工作由此開始。收球網的網板、主軸、卡軸塊及緊固件等所有過流部件均可采用優質不銹鋼。Ａ型柵格網的兩片網板由兩根轉軸轉動，在非運行工況時網板可被旋轉到一定角度，形成與水流平行的Ｈ型結構。H型結構使水流對網板進行反沖洗，可清除網上雜物及減少水阻,并解決老式收球網積球卡球的問題,使收球率達94%以上。在投球運行時將網板轉回到原來的Ａ型結構位置上。主要型式有手動（小管徑）和電動（大管徑）兩種供選用。即循環水管徑小于DN700的可選用手動單板型收球網，當環水管徑大于DN700可雙板分流型收球網。 附：收球網安裝，其下法蘭標高應高于膠球泵入口標高。收球網進口前直管的長度一般不應小于循環水管直徑。中央空調膠球清洗裝置概述
中央空調膠球清洗裝置：膠球清洗裝置是對中央空調冷凝器、蒸發器主機冷卻管進行有效清洗的設備。該裝置使用性能的好壞直接影響到主機冷卻管的清洗程度和傳熱效果。近年來中央空調的市場拓寬，該裝置廣泛用于中央空調主機清洗工作，在連續工作不降低負荷的情況下，可以隨時在線清洗，能始終保持冷卻管的清潔狀態，能延長冷卻管的使用壽命，減輕勞動強度，增加經濟效益。膠球清洗裝置是中央空調安全經濟運行不可缺少的裝置。 我公司生產的中央空調膠球清洗裝置膠球清洗裝置是更新換代產品，膠球清洗裝置主要由漏斗式收球網和先進的強排污反沖清洗二次濾網組成。1、 設計結構新穎合理。
2、操作方便。
3、膠球回收率可達（≥98%）。
4、二次濾網過濾能力強。
中央空調膠球清洗裝置的組成
1、中央空調膠球清洗裝置強排污二次濾網：二次濾網是冷卻水凈化裝置的主要設備之一，它可以清洗大于3㎜以上的一切雜物，能保證膠球暢通無阻在主機冷卻管內正常運行，強排污二次濾網起到了關鍵作用。詳細工作參數等情況參閱強排污二次濾網使用說明書。電動旋轉強排污反沖洗二次濾網結構形式如二次濾網使用說明書上的圖樣所示：它主要由：（1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污裝置等部件組成。
2、中央空調膠球清洗裝置收球網：收球網是膠球清洗系統中的關鍵設備，它安裝在中央空調主機冷卻水的回水管段上，它的作用是把膠球從冷卻水中分離出來。我公司設計的漏斗式收球網，它克服了柵板的漏球、跑球、切球、碎球等缺點，操作方便，收球率高，經濟效益好。
3、中央空調膠球清洗裝置裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置：它由外殼、漏斗、切換閥等部件組成，并配有觀察窗、排氣閥、放水閥。

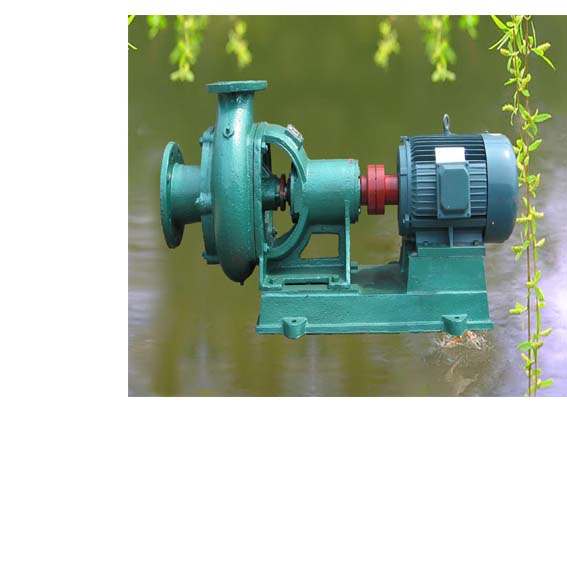

4、中央空調膠球清洗裝置膠球泵：它是膠球系統中讓膠球進行不斷循環的動力設備，該水泵是一個專用無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點。
七、中央空調膠球清洗裝置PLC自動控制
中央空調膠球清洗裝置膠球清洗裝置還可以實現自動化運行，主要靠PLC模塊自動化控制，電動二次濾網在進水口配有差壓變送器。當電動二次濾網網面通流面積減少時，達到設計差壓值時，差壓變送器將信號傳送給PLC，PLC模塊指令啟動電動二次濾網傳動機構，同時打開電動排污閥進行排污。當差壓值恢復時，差壓變送器將信號傳送給PLC模塊，PLC模塊指令停止電動二次濾網旋轉，關閉電動排污閥。PLC同時配有時間實施計劃，膠球清洗投用可設置二級時間保護，時間設計范圍可以設置10-999小時自動投用一次。投用時間可設置為15-30分鐘，投用時間設置：PLC指令打開裝球室前置電動球閥，同時將信號傳送給膠球輸送泵，啟動膠球輸送泵。同時打開循環水進水管道上電動投球閥，當正常運行后PLC指令打開裝球室出口電動球閥，循環水管道回水管道上裝有收球閥，PLC設置時間清洗為15-30分鐘后。PLC指令關閉裝球室的電動閥門，PLC再指令關閉電動投球閥門，再指令關閉收球電動閥門、其次PLC指令停止膠球泵
運行，根據PLC設置每隔10-999小時再進行下一次清洗工作，這樣保證了膠球清洗裝置的安全運行。
|
